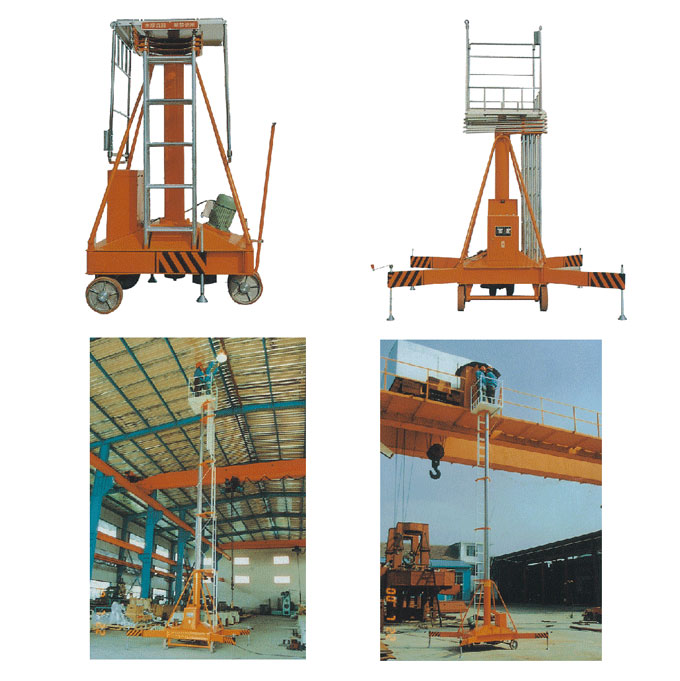

套缸式升降平台产品说明：
套缸式液压升降平台是一种多用途的单作用伸缩式套简油缸组成的垂直升降机械。可广泛用于车站、码头、宾馆大厅、车间等高空作业的场合。整机设计结构紧凑、晃动小、重量轻、移动方便等特点，是登高作业最安全，最经济实用的机具。
套缸式升降平台产品参数：
| 型号 | 起升高度（M） | 最大外形尺寸（长*宽*高） | 承载能力（KG） | 起升速度（M/S） | 抗风能力（级） | 平台尺寸 （M） | 电机功率（KW） | 电源电压（V） | 整机重量（KG） |
SJT——A型 单梯防转型 | |||||||||
| SJT0.2-6A | 6 | 1.02*0.92*1.8 | 200 | 0.054 | 5 | 0.75*0.75 | 1.1 | 220 | 480 |
| SJT0.2-8A | 8 | 1.16*0.92*2.05 | 200 | 0.044 | 5 | 0.8*0.8 | 1.1 | 220 | 580 |
| SJT0.2-10A | 10 | 1.16*1*2.17 | 200 | 0.04 | 5 | 0.8*0.8 | 1.1 | 220 | 650 |
| SJT0.2-12A | 12 | 1.4*1.23*2.23 | 200 | 0.03 | 5 | 0.8*0.8 | 1.1 | 220 | 900 |
| SJT0.2-14A | 14 | 1.4*1.23*2.3 | 200 | 0.028 | 5 | 0.8*0.8 | 1.1 | 220 | 1075 |
| SJT0.2-15A | 15 | 1.4*1.23*2.4 | 200 | 0.026 | 5 | 0.8*0.8 | 1.1 | 220 | 1200 |
SJT——B型 双梯防转型 | |||||||||
| SJT0.2-16B | 16 | 1.68*1.39*2.36 | 200 | 0.026 | 5 | 0.8*0.8 | 1.5 | 220 | 1350 |
| SJT0.2-18B | 18 | 1.78*1.47*2.6 | 200 | 0.026 | 5 | 0.8*0.8 | 1.5 | 220 | 1430 |
| SJT0.15-20B | 20 | 1.78*1.56*2.56 | 150 | 0.042 | 5 | 0.8*0.8 | 1.5 | 220 | 1650 |
| SJT0.15-21B | 21 | 1.78*1.56*2.7 | 150 | 0.04 | 5 | 0.8*0.8 | 1.5 | 220 | 1700 |
| SJT0.15-22B | 22 | 1.97**1.65*2.8 | 150 | 0.035 | 5 | 0.8*0.8 | 1.5 | 220 | 1850 |
| SJT0.15-23B | 23 | 1.97*1.65*2.9 | 150 | 0.03 | 5 | 0.8*0.8 | 1.5 | 220 | 2000 |
| SJT0.15-24B | 24 | 1.97*1.65*3.0 | 150 | 0.043 | 4 | 0.8*0.8 | 1.5 | 220 | 2200 |
| SJT0.15-25B | 25 | 2.05*1.75*3.05 | 150 | 0.042 | 4 | 0.8*0.8 | 1.1*2 | 220 | 2350 |
| SJT0.15-26B | 26 | 2.05*1.75*3.20 | 150 | 0.04 | 4 | 0.8*0.8 | 1.1*2 | 220 | 2450 |
| SJT0.15-28B | 28 | 2.20*1.80*3.05 | 120 | 0.034 | 4 | 0.8*0.8 | 1.1*2 | 220 | 2500 |
| SJT0.15-30B | 30 | 2.25*1.90*3.25 | 120 | 0.034 | 4 | 0.8*0.8 | 1.1*2 | 220 | 2800 |
SJT——可倾斜式液压升降机 | |||||||||
| SJT0.15-20 | 20 | 2.80*1.45*2.20 | 150 | 0.04 | 5 | 0.8*0.8 | 1.5 | 220 | 2350 |
| SJT0.15-22 | 22 | 2.90*1.45*2.25 | 150 | 0.04 | 5 | 0.8*0.8 | 1.5 | 220 | 2500 |
| SJT0.15-24 | 24 | 3.00*1.50*2.25 | 150 | 0.035 | 4 | 0.8*0.8 | 1.5 | 220 | 2650 |
| SJT0.15-26 | 26 | 3.10*1.50*2.30 | 150 | 0.03 | 4 | 0.8*0.8 | 1.1*2 | 220 | 2800 |
| SJT0.15-28 | 28 | 3.20*1.60*2.35 | 120 | 0.03 | 4 | 0.8*0.8 | 1.1*2 | 220 | 3000 |
| SJT0.15-30 | 30 | 3.20*1.60*2.35 | 120 | 0.03 | 4 | 0.8*0.8 | 1.1*2 | 220 | 3200 |
